紫外成像

用于蛋白质结晶

确定您的晶体是否是蛋白质

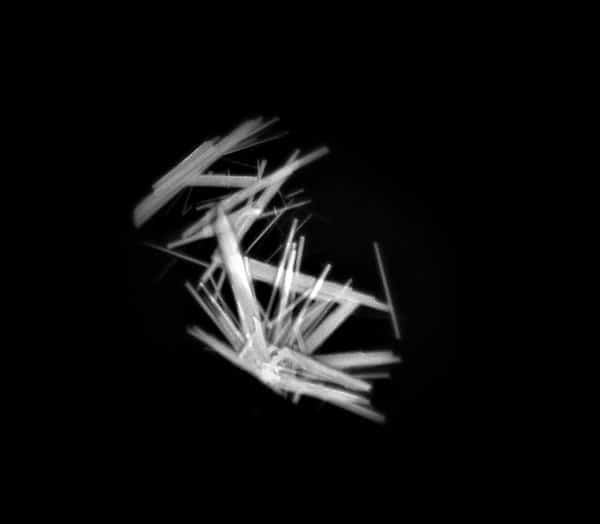

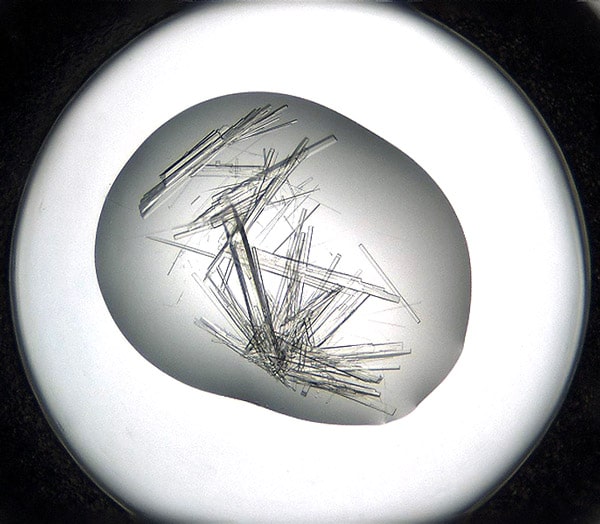

用紫外 (UV) 光照射蛋白质结晶滴，并检测色氨酸等芳香族氨基酸产生的荧光以创建图像。如果晶体内没有检测到荧光，则说明它缺乏足够的芳香族氨基酸来产生信号，并且很可能不是蛋白质。

ROCK IMAGER® 内置了 UV 成像选项，具有多种自动化功能，包括自动成像、扩展焦点成像 (EFI) 和感兴趣区域 (ROI)，可帮助您更好地观察晶体。

ROCK IMAGER 紫外线成像解决方案使用 100% 紫外线优化组件：紫外线级光学器件、紫外线敏感相机和紫外线照明。这种优化对于实现最佳图像质量和最快成像速度至关重要。

All

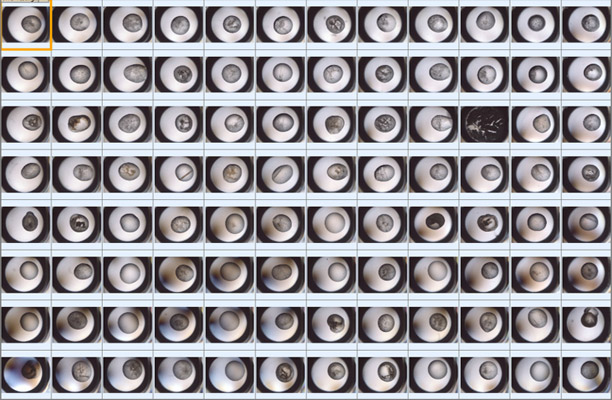

快速找到您的水晶

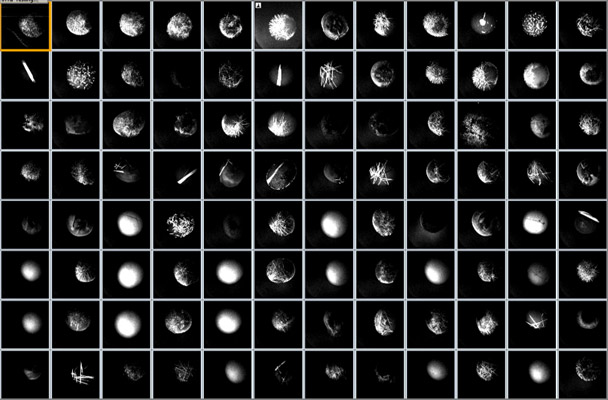

紫外图像使您可以在很短的时间内目视扫描板中的晶体。

All

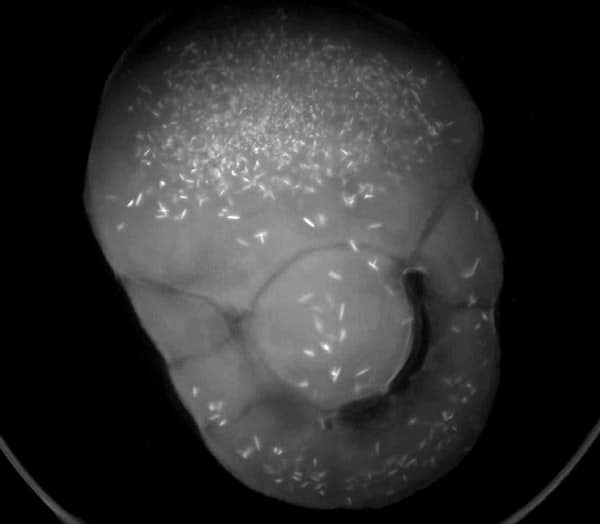

使用高倍物镜观察微晶体

紫外线优化光学器件可提供高对比度图像，能够看到小至 2 μm 的晶体。在右图中，用 UV 观察宽度为 2 μm 的单个蛋白质晶体针。 UV、LED 和聚光镜的位置可最大限度地提高 UV 照明强度，以增强蛋白质荧光信号强度。此外，平均 RMS 对比度（像素强度的标准偏差）也经过优化，以提高荧光晶体的可见度。

Rock Imager UV 提供固定和复合变焦选项。固定变焦选项适用于下表中列出的镜头之一。复合变焦选项包括电动轮上的两个镜头。

客观的	数值孔径	焦深（毫米）	视场角（毫米）	像素尺寸（微米）
3.3x	0.11	0.1	3.7 x 3.0	1.1
6.6x	0.23	0.05	1.9 x 1.5	0.56

All

保持可见图像质量的紫外光学设计

双光路选项

彩色相机和 12 倍连续变焦光学器件与紫外光不兼容，因此如果将可见光和紫外光组合到单个路径中，则无法使用彩色成像、连续变焦和感兴趣区域。 FORMULATRIX 解决方案使用两个经过独特优化的相邻光路。将样品从一台显微镜移动到另一台显微镜，并在两幅图像之间进行精确配准。双光路解决方案还可以校正单光路配置无法实现的色差。
